18/76 Sinüs Cephe Trapez Sac Makinası

18/76 sinüs oluklu form yapısı, 18 mm hadve yüksekliği ve 76 mm hadveler arası genişlik referansıyla cephe ve çatı uygulamalarına yönelik düzenli, ölçü odaklı ve projeye uyarlanabilir üretim çözümü.

Teklif Talebi Oluştur

18/76 Sinüs oluklu trapez formu

1000 - 1200 mm İşlenmemiş sac genişliği

18 mm Hadve yüksekliği

76 mm Hadveler arası genişlik

Tanıtım

Sinüs oluklu trapez sac üretiminde estetik, düzenli ve projeye uyarlanabilir çözüm.

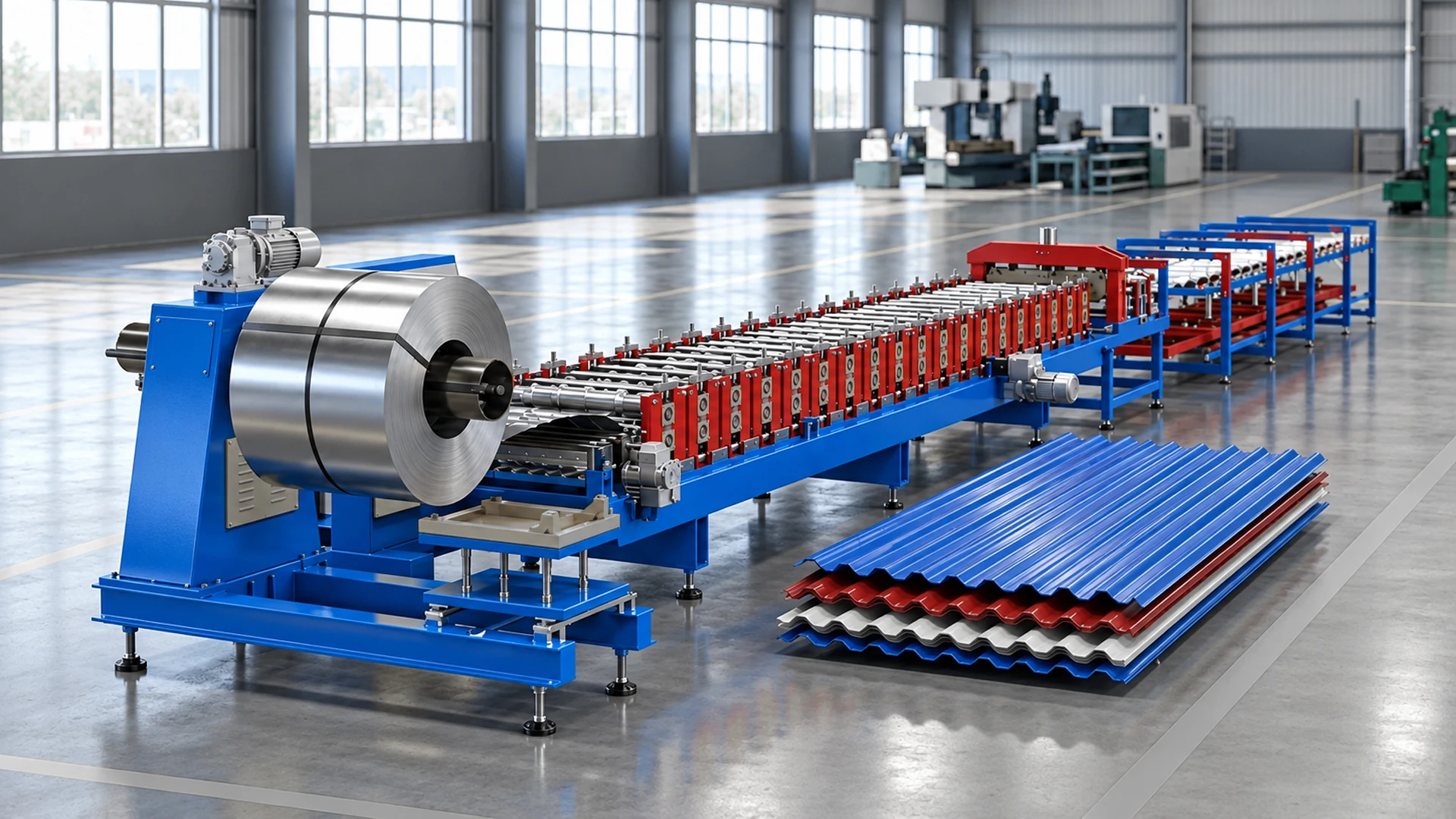

18/76 Sinüs Cephe Trapez Sac Makinası; çatı, cephe ve endüstriyel yapı uygulamalarında kullanılan sinüs oluklu trapez form sacların üretimi için tasarlanan roll form üretim hattıdır. 18 mm hadve yüksekliği ve 76 mm hadveler arası genişliği referans alan form yapısıyla estetik görünüme sahip, düzenli ve tekrarlanabilir profil üretimini destekler.

Makina yapısı; rulo açıcı, doğrultma veya kılavuzlama ünitesi, roll form istasyonları, kesim sistemi, kontrol paneli ve çıkış/istifleme çözümleri gibi üretim ihtiyacına göre planlanabilen hat bileşenlerinden oluşabilir. İşlenmemiş sac genişliği 1000 - 1200 mm ve faydalı kaplama genişliği 838 / 1000 mm değerleri, farklı sac açılım ve üretim senaryolarına göre değerlendirilebilir.

Öz Güngör Makina mühendisliğiyle geliştirilen 18/76 sinüs cephe trapez sac üretim hattı; form sürekliliği, kullanım kolaylığı, proje odaklı kurgu ve satış sonrası teknik destek anlayışıyla işletmeler için güvenilir bir makina çözümü sunar.

01 18/76 Sinüs Form 18 mm hadve yüksekliği ve 76 mm hadveler arası genişlik referansıyla sinüs oluklu form üretimini destekler.

02 Cephe ve Çatı Kullanımı Sinüs oluklu görünüm, cephe ve çatı uygulamalarında estetik ve düzenli bir profil yapısı sağlar.

03 Proje Bazlı Kurgu Hat bileşenleri sac özellikleri, tesis ihtiyacı ve üretim senaryosuna göre planlanabilir.

04 Malzeme Uyumu Boyalı galvaniz, galvaniz ve alüminyum sac tipleriyle çalışmaya yönelik yapılandırılabilir.

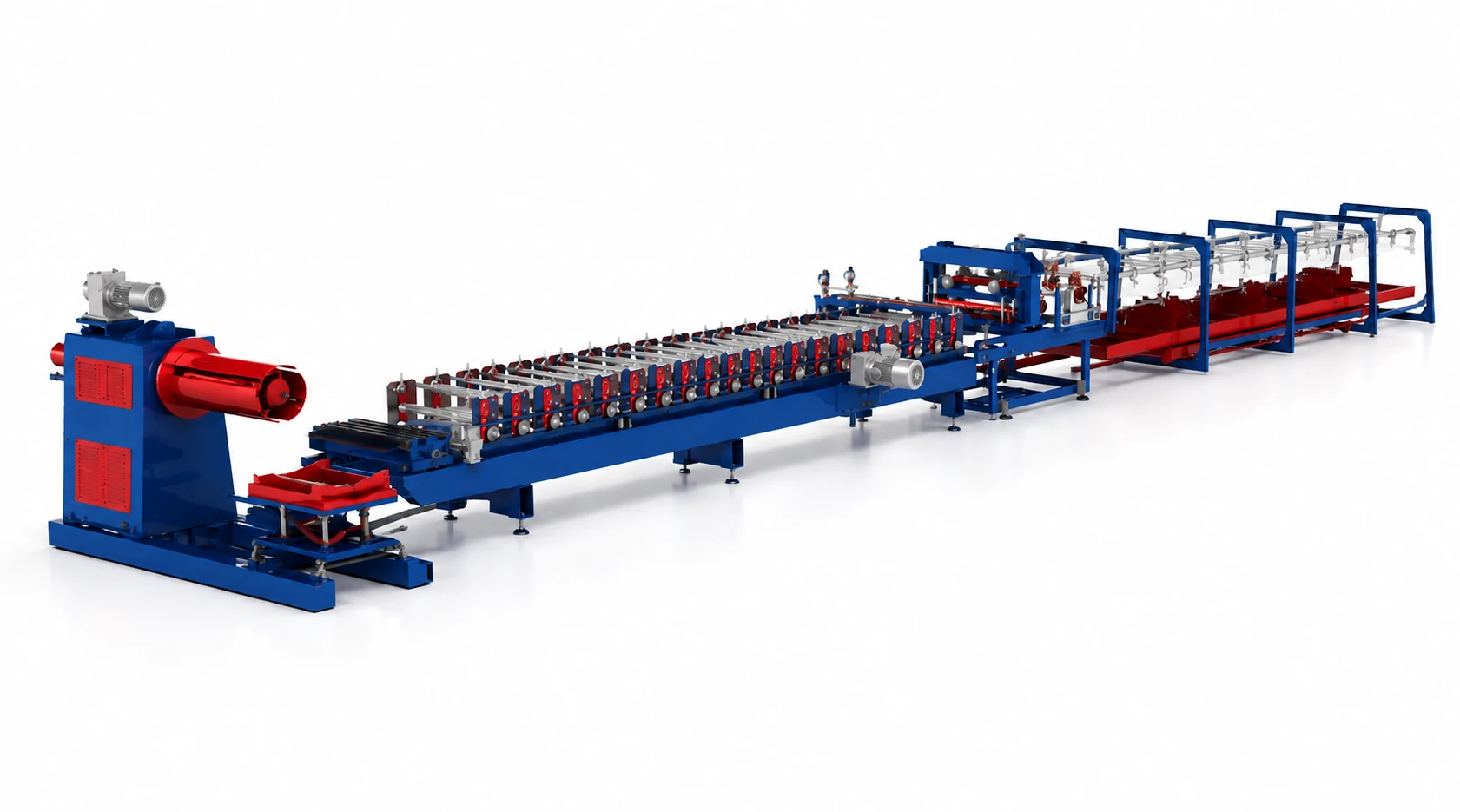

18/76 sinüs cephe trapez sac üretim hattı renderı

Teknik Özellikler

18/76 sinüs oluklu form geometrisine uygun profesyonel üretim hattı.

Teknik yapı, üretilecek sac özellikleri ve tesis ihtiyacına göre projelendirilir. Aşağıdaki değerler 18/76 sinüs cephe trapez form referans bilgilerine göre verilmiştir.

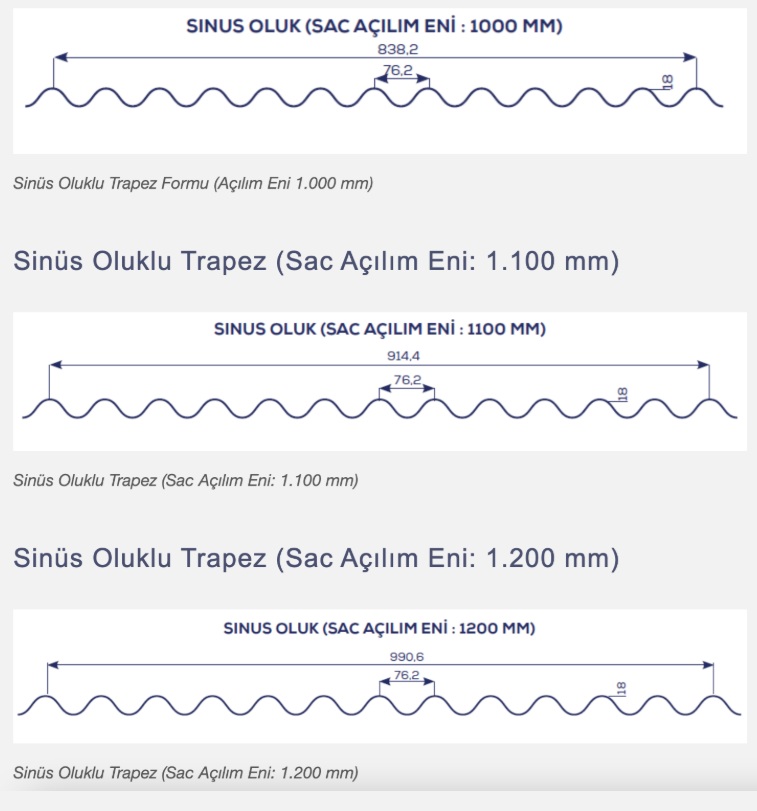

18/76 sinüs oluklu trapez form teknik ölçüleri

İşlenmemiş Sac Genişliği 1000 - 1200 mm

Faydalı Kaplama Genişliği 838 / 1000 mm

Hadve Sayısı -

Hadve Yüksekliği 18 mm

Hadveler Arası Genişlik 76 mm

Sac Kalınlığı 0,35 - 1,00 mm

Sac Tipi Boyalı Galvaniz - Galvaniz - Alüminyum

Boya Tipi Polyester - PVDF - Plastisol

Sac Açılım Eni: 1.000 mm

Faydalı Genişlik: 838,2 mm

Hadve Aralığı: 76,2 mm

Hadve Yüksekliği: 18 mm

Sinüs Oluklu Trapez Formu (Açılım Eni 1.000 mm)

Sac Açılım Eni: 1.100 mm

Faydalı Genişlik: 914,4 mm

Hadve Aralığı: 76,2 mm

Hadve Yüksekliği: 18 mm

Sinüs Oluklu Trapez (Sac Açılım Eni: 1.100 mm)

Sac Açılım Eni: 1.200 mm

Faydalı Genişlik: 990,6 mm

Hadve Aralığı: 76,2 mm

Hadve Yüksekliği: 18 mm

Sinüs Oluklu Trapez (Sac Açılım Eni: 1.200 mm)

18 / 76 - 1000 Sinüs Cephe Trapez Sac Yayılı Yük Taşıma Tablosu - Çok Açıklıklı kg/m²
Sac Kalınlığı	Ağırlık	1,00 m	1,25 m	1,50 m	1,75 m	2,00 m	2,25 m	2,50 m	2,80 m
0,40 mm	3,75 kg/m²	167	139	108	75	-	-	-	-
0,50 mm	4,69 kg/m²	243	197	154	107	87	72	-	-
0,60 mm	5,63 kg/m²	319	258	200	139	113	93	78	-
0,70 mm	6,57 kg/m²	367	298	231	161	130	108	90	66
0,80 mm	7,50 kg/m²	418	331	262	182	148	122	102	75
0,90 mm	8,44 kg/m²	467	354	287	201	159	131	112	84

Proje Süreci

İhtiyaca özel makina üretim yaklaşımı.

Her üretim hattı; işletmenin kapasite hedefi, ürün formu, sac özellikleri ve kullanım senaryosuna göre planlanır.

1 İhtiyacın Belirlenmesi Üretilecek sac formu, kapasite beklentisi ve tesis şartları analiz edilir.

2 Mühendislik & Üretim Makina konfigürasyonu projeye göre hazırlanır ve üretim süreci başlatılır.

3 Kurulum & Destek Kurulum, devreye alma ve satış sonrası teknik destek süreçleri profesyonelce yürütülür.
