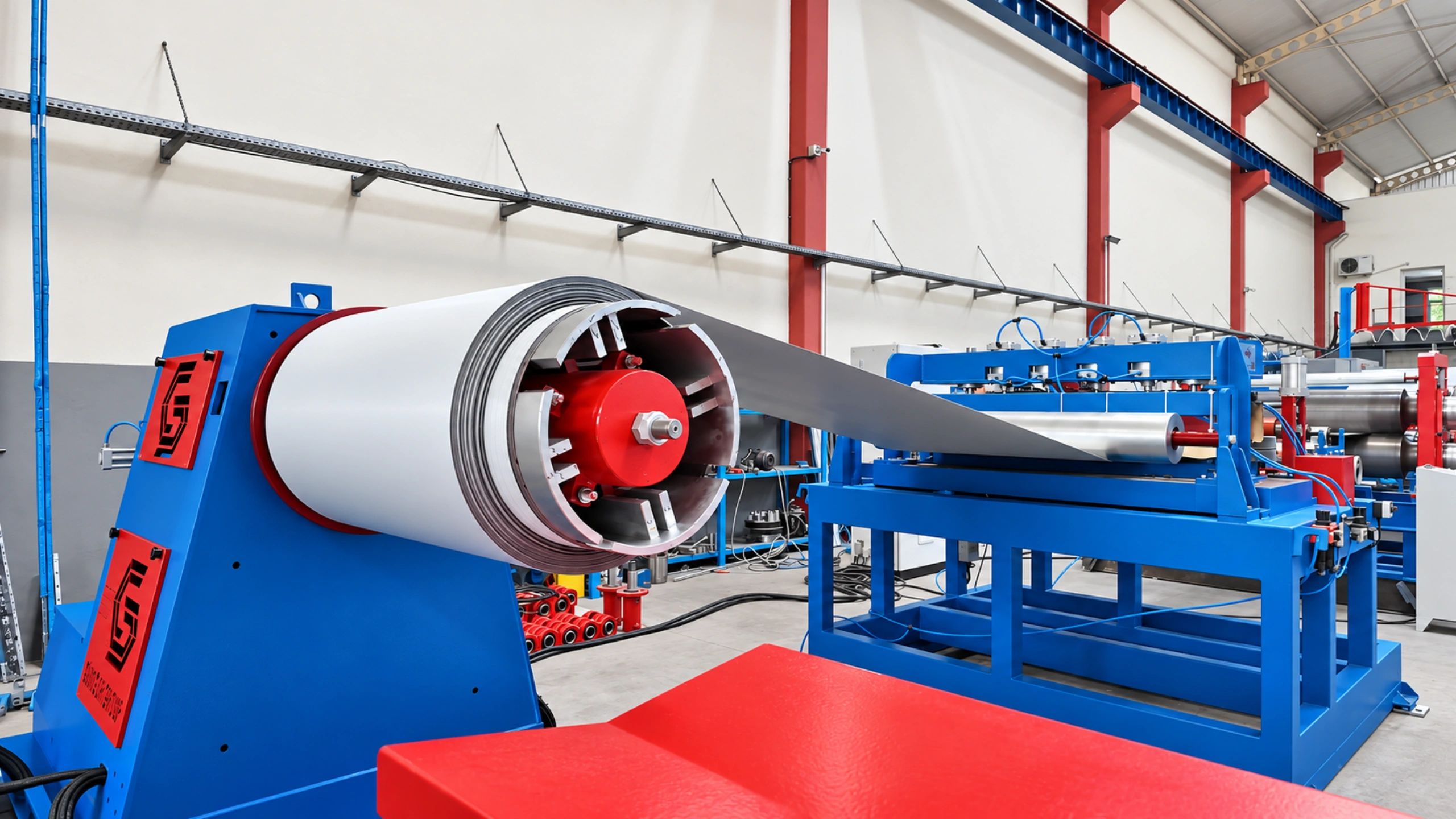

10–15 Ton Açıcı
Bobin sacın hatta beslenmesi, pnömatik frenli açıcı ve hidrolik yükleme arabasıyla sağlanır.
Sac İşleme Makina Teknolojileri
Gofraj Hattı
Gofraj Hattı
Makinası
10–15 ton kapasiteli açıcı ve sarıcı yapısıyla sac yüzeylerine gofraj deseni verilmesi, kılavuzlanması, gergi kontrolü ve tekrar sarılması için tasarlanan üretim hattı.
10–15 tonAçıcı kapasitesi
Ø400 mmAlt ve üst merdane
4140Islahlı merdane malzemesi
10–15 tonSarıcı kapasitesi
Tanıtım
Sac yüzeylerinde desenleme ve kontrollü sarım.

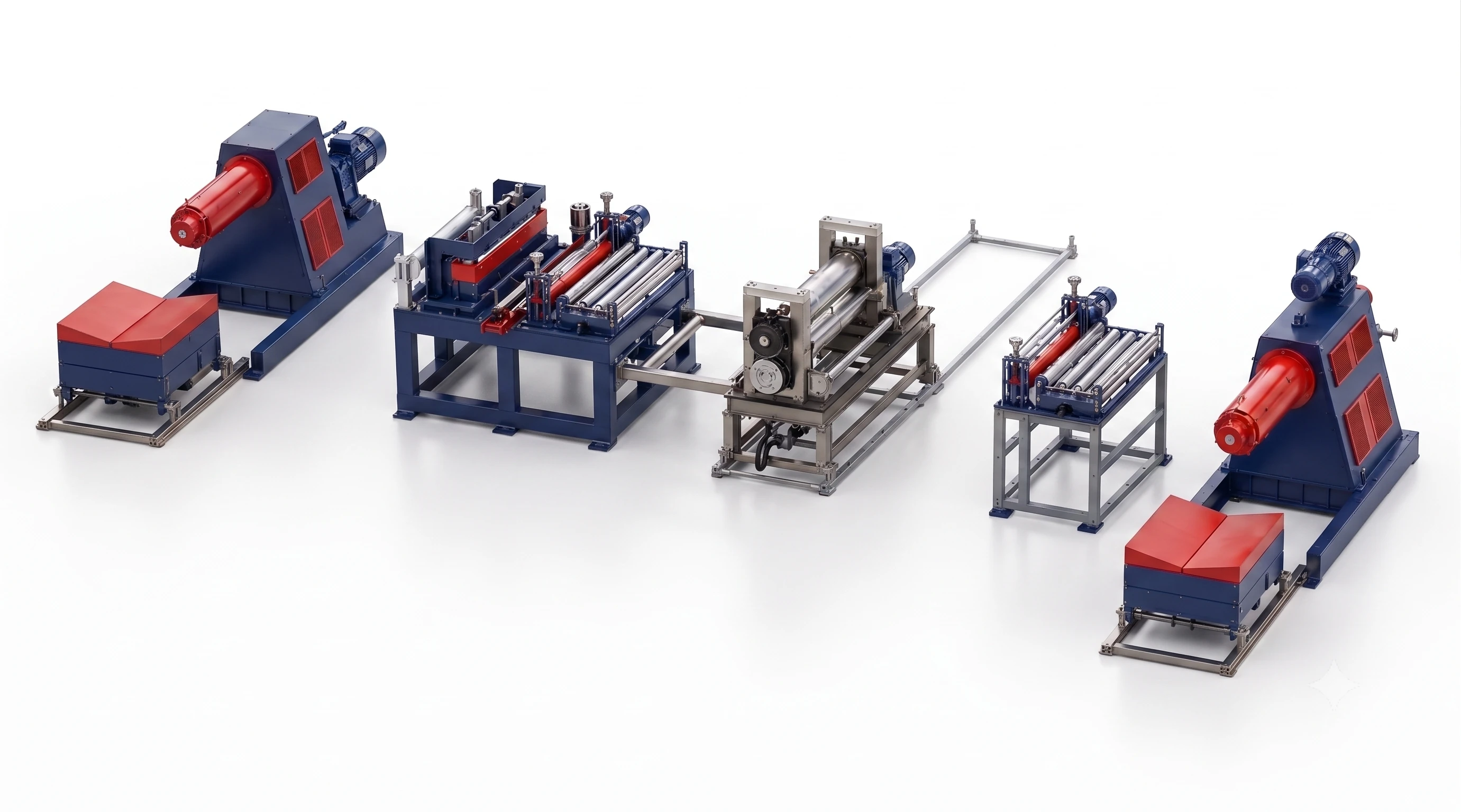

Gofraj Hattı; bobin sacın açılması, kılavuzlanması, merdaneler aracılığıyla desenlenmesi, pnömatik gergi presinden geçirilmesi ve tekrar sarılması için tasarlanan sac işleme hattıdır. Açıcı, gofraj bölümü, kılavuzlama bölümü, pnömatik gergi presi ve sarıcı üniteleriyle üretim akışını bütün halinde yönetir.
Gofraj bölümünde Ø400 mm alt ve üst merdaneler kullanılır. 4140 ıslahlı malzemeden imal edilen merdanelere yüzey sertleştirme ve taşlama işlemleri uygulanır. Kurtçuk desen veya istenilen numuneye göre tasarım seçenekleriyle hat, üretilecek sacın yüzey desenine göre yapılandırılır.
Öz Güngör Makina tarafından projeye göre yapılandırılan Gofraj Hattı; desenleme kalitesi, kılavuzlama kontrolü ve sarım düzeni gerektiren sac işleme uygulamaları için geliştirilir.
1 / 8

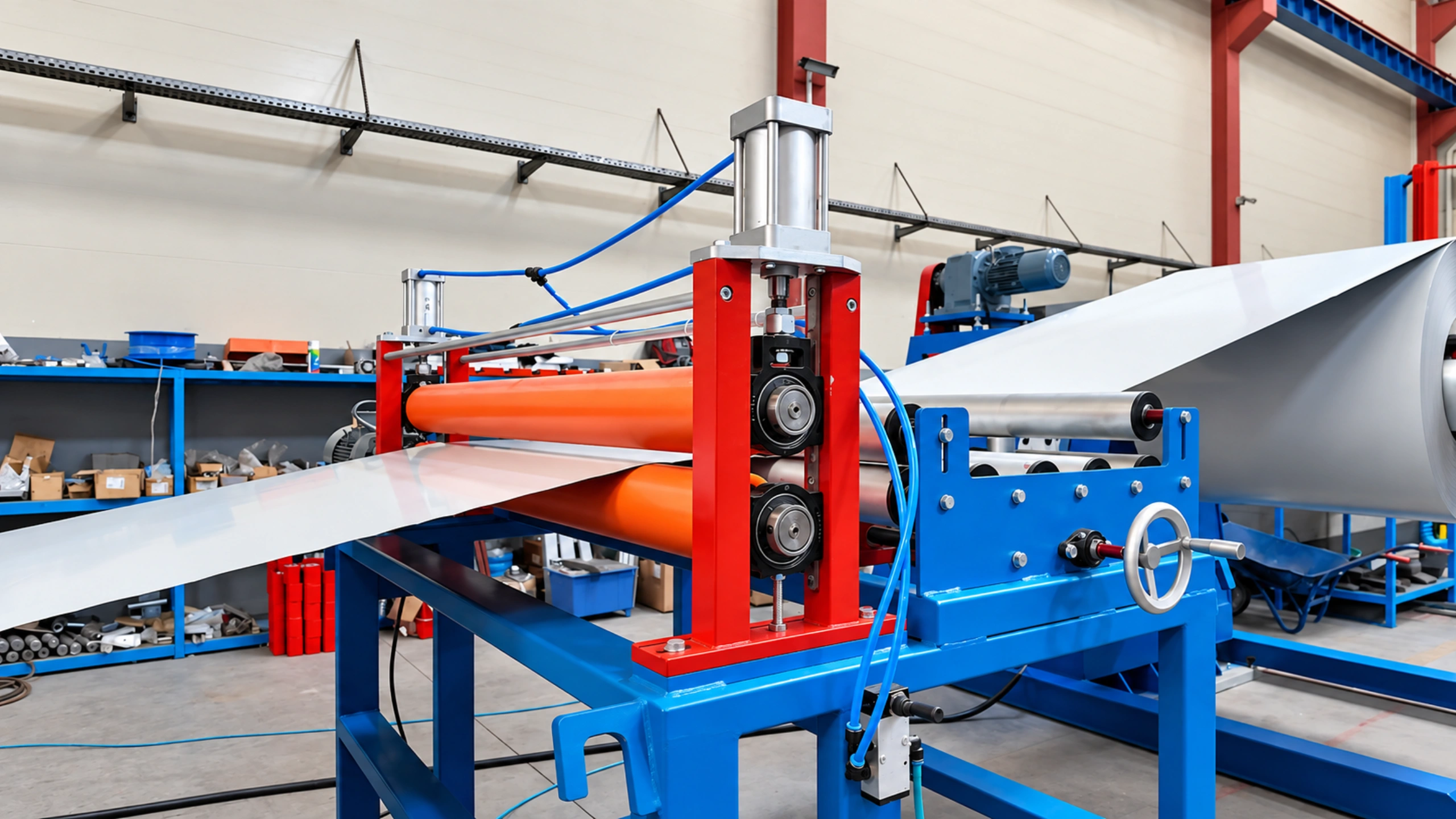

Gofraj hattının genel görünümü

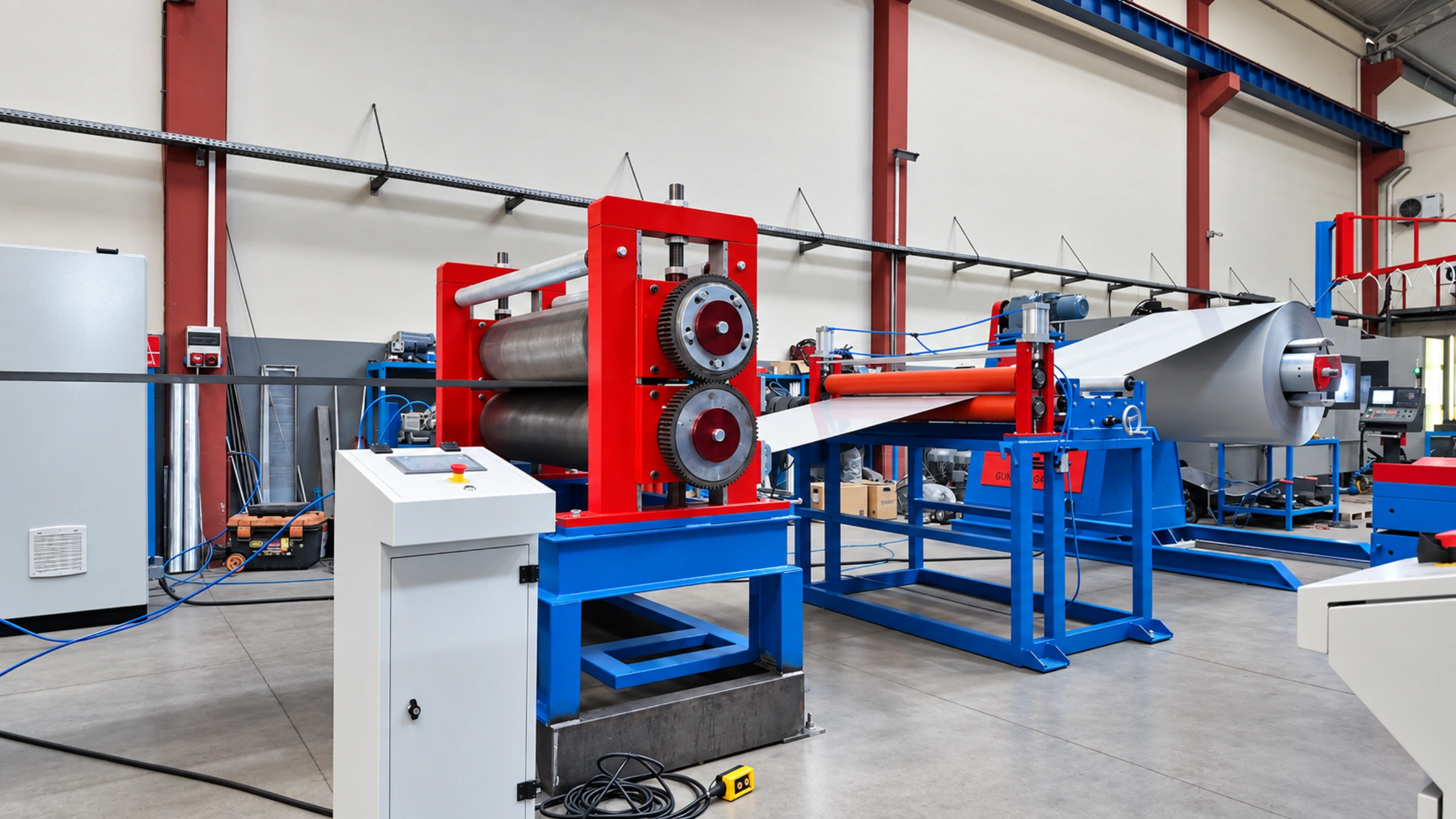

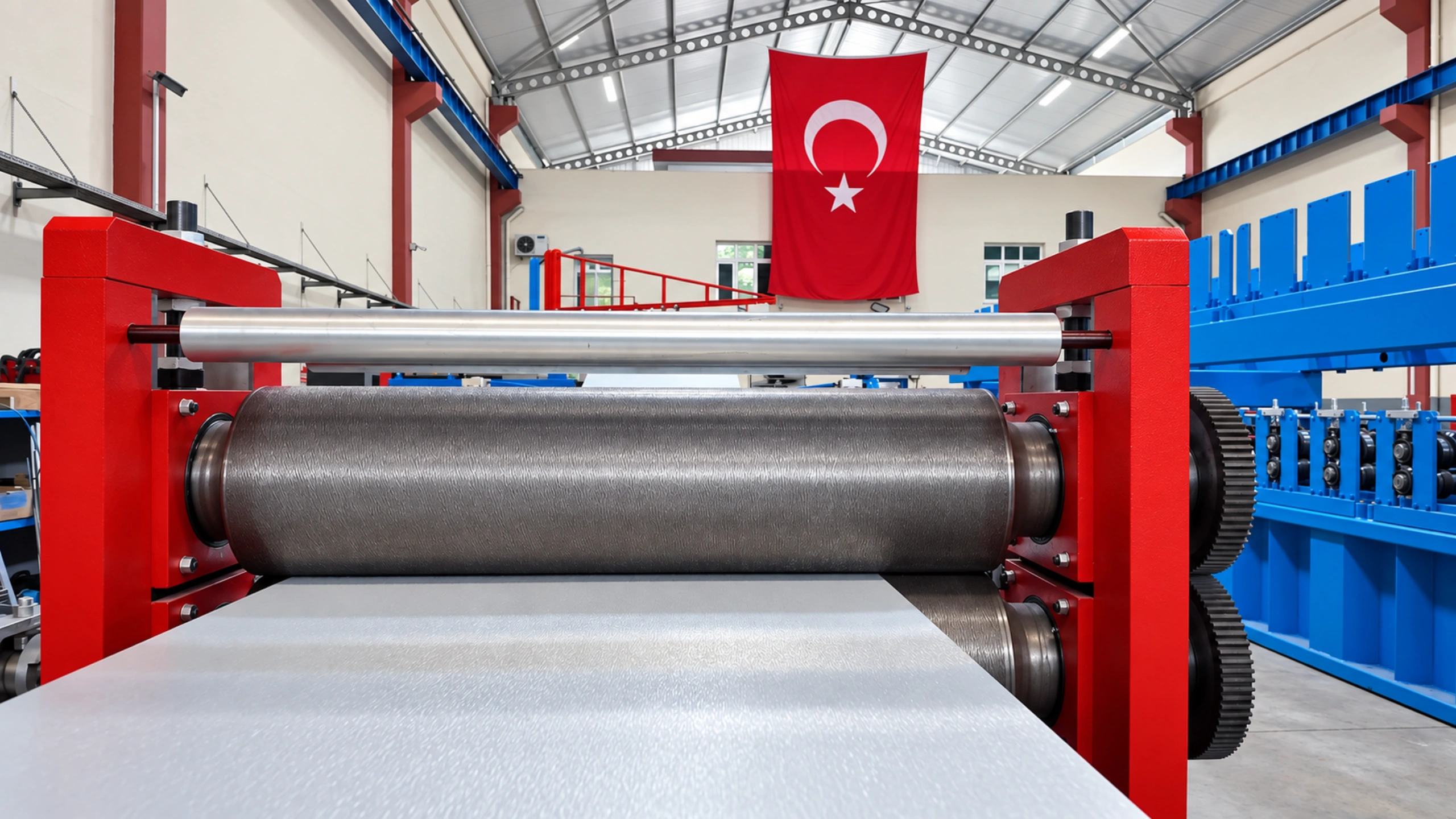

Ø400 mm Merdaneler
4140 ıslahlı alt ve üst merdaneler, gofraj bölümünün temel desenleme yapısını oluşturur.
Numuneye Göre Desen
Kurtçuk desen veya istenilen numuneye göre tasarlanan merdane yüzeyleriyle üretim yapılır.
Kontrollü Sarım
10–15 ton sarıcı ve 15–20 ton kapasiteli yükleme arabasıyla sarım süreci yönetilir.
Teknik Özellikler
Gofraj desenleme prosesine uygun sac işleme hattı.
Bobin girişinden desenleme ve sarıma kadar hattın beş ana bölümü, üretim ihtiyacına göre birlikte yapılandırılır.
01Açıcı
- Bobin kapasitesi
- 10–15 ton
- Mandren açılma-kapanma aralığı
- 440–520 mm
- Fren sistemi
- Pnömatik fren
- Yükleme arabası düşey hareketi
- Hidrolik aşağı-yukarı hareket
- Yükleme arabası yatay hareketi
- Hidro motor ile ileri-geri hareket

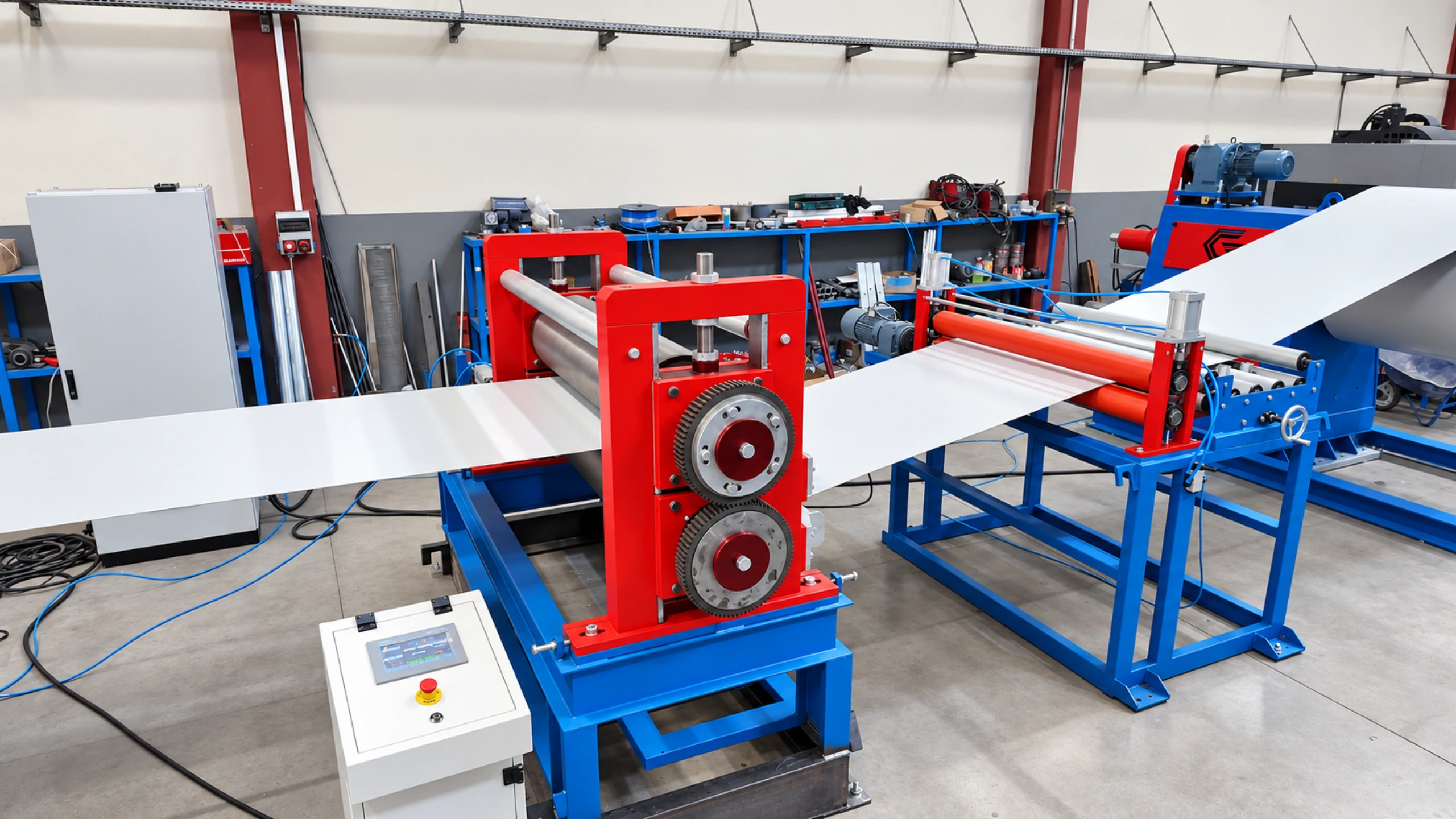

02Gofraj Bölümü
- Alt ve üst merdane çapı
- Ø400 mm
- Merdane malzemesi
- 4140 ıslahlı malzeme
- Yüzey işlemleri
- Yüzey sertleştirme ve taşlama
- Desen seçenekleri
- Kurtçuk desen veya istenilen numuneye göre tasarım
- Desenleme sonrası rulo yüzeyi
- Sert krom kaplama

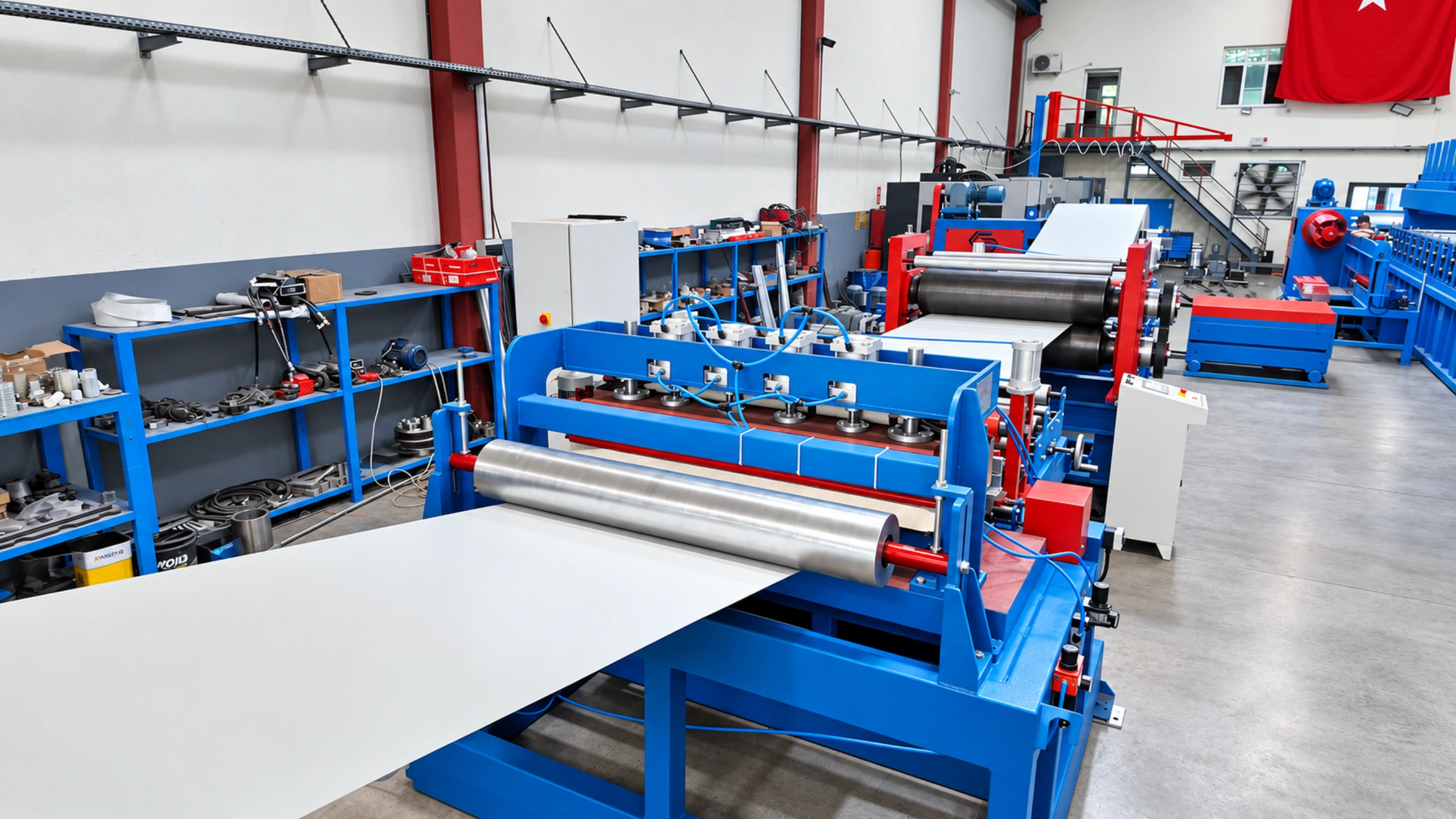

03Kılavuzlama Bölümü
- Sac giriş eni
- İstenilen ölçüye göre
- Alt makaralar
- Avara tip, galvaniz kaplamalı
- Üst yan kılavuzlar
- Sağa-sola ayar mekanizmalı
- Kılavuz makaralar
- Rulmanlı yapı
04Pnömatik Gergi Presi
- Üst tabla hareketi
- 4 adet Ø125 mm pnömatik silindir
- Alt tabla sistemi
- Pnömatik basınç dengeleyici sistem (piyano sistem)
- Basınç ayarı
- Alt ve üst taraf için ayrı ayrı basınç ayarı
05Sarıcı
- Sarıcı kapasitesi
- 10–15 ton
- Üst baskı
- Pnömatik hareketli baskı
- Yükleme arabası kapasitesi
- 15–20 ton
- Yükleme arabası hareketi
- Hidrolik ileri-geri ve aşağı-yukarı hareket
Ürün Videosu
Gofraj hattının çalışmasını yakından inceleyin.
Sacın desenlenmesini, hat bileşenlerini ve üretim akışını videoda izleyin.
Proje Süreci
01
02
03
İhtiyaca özel makina üretim yaklaşımı.
Her üretim hattı; işletmenin kapasite hedefi, kullanılacak sac özellikleri ve tesis yerleşimi dikkate alınarak planlanır.
İhtiyacın Belirlenmesi
Ürün, yüzey deseni, kapasite, ölçü ve tesis şartları analiz edilir.
Mühendislik & Üretim
Makina konfigürasyonu projeye göre hazırlanır ve üretim süreci başlatılır.
Kurulum & Destek
Kurulum, devreye alma ve satış sonrası teknik destek süreçleri profesyonelce yürütülür.
