Kiremit Profil Ölçüleri
Profil Kodu: 24 / 183
Dalga Aralığı: 183 mm
Nervür Yüksekliği: 24 mm
Etkin Kapsama: 1000 mm
Net Kapsama: 1100 mm
Gerekli Sac Açılımı: 1250 mm
Roll Form Makina Teknolojileri
24/183 Kiremit Desenli Sac Makinası
Kiremit desenli çatı kaplamaları için tasarlanan üretim hattı. Profil ölçülerini, üretim detaylarını ve makine görsellerini inceleyin.
Üretim Profili
Kiremit Desen
24 mm
Nervür yüksekliği
183 mm
Dalga aralığı
24/183
Kiremit profil kodu
1250 mm
Gerekli sac genişliği
1000 mm
Etkin kapsama genişliği
0,3 - 0,8 mm
Malzeme kalınlığı aralığı
Tanıtım
Kiremit desenli sac üretiminde estetik, ölçü odaklı ve projeye uyarlanabilir çözüm.
24/183 Kiremit Desenli Sac Makinası; konut çatıları, villalar, ticari binalar ve dekoratif çatı uygulamalarında kullanılan kiremit desenli sacların üretimi için tasarlanan roll form üretim hattıdır. 24 mm nervür yüksekliği ve 183 mm dalga aralığı referans alınarak oluşturulan profil yapısı, geleneksel kiremit görünümünü metal sac üretim avantajıyla birleştirir.

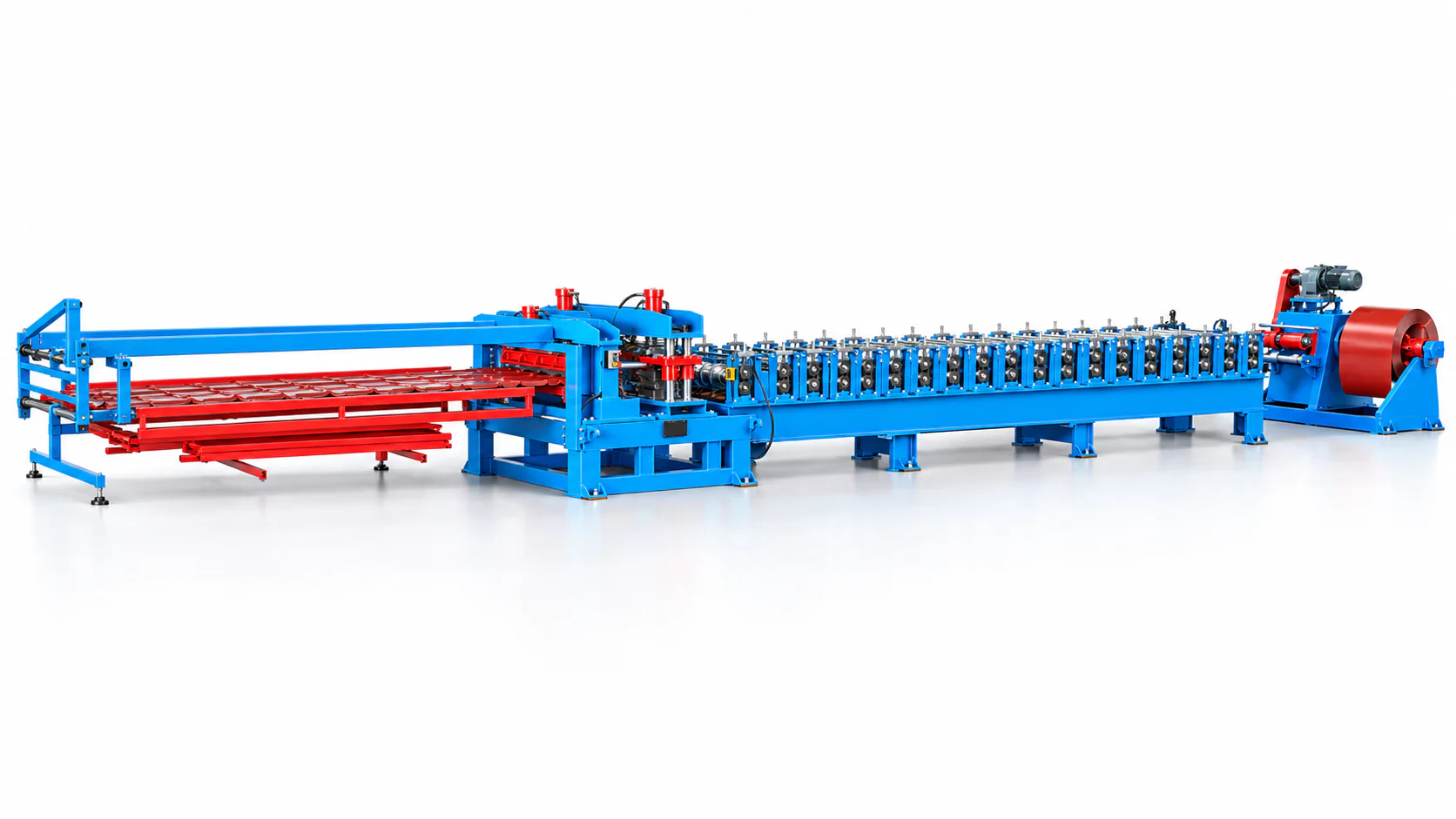

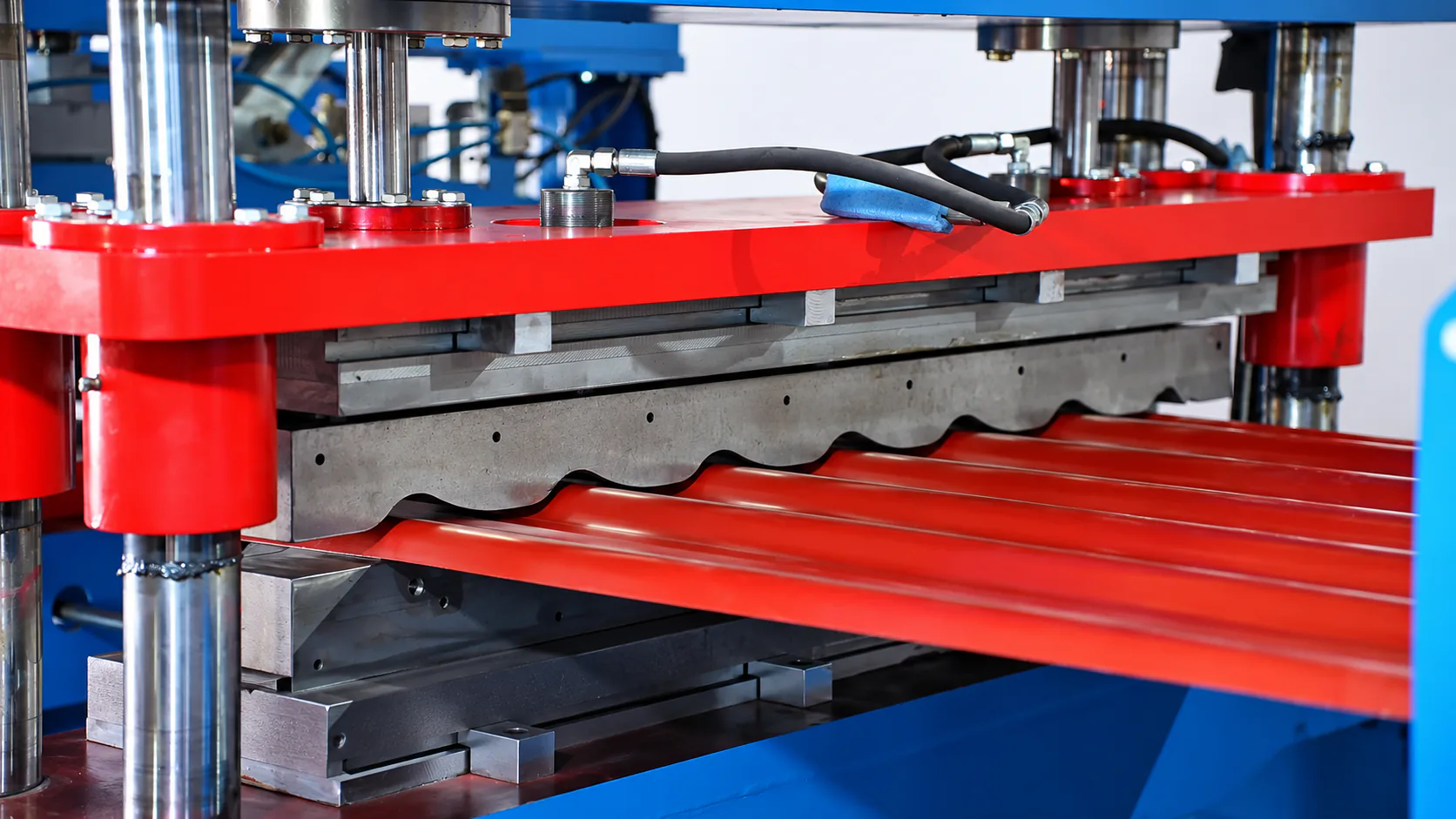

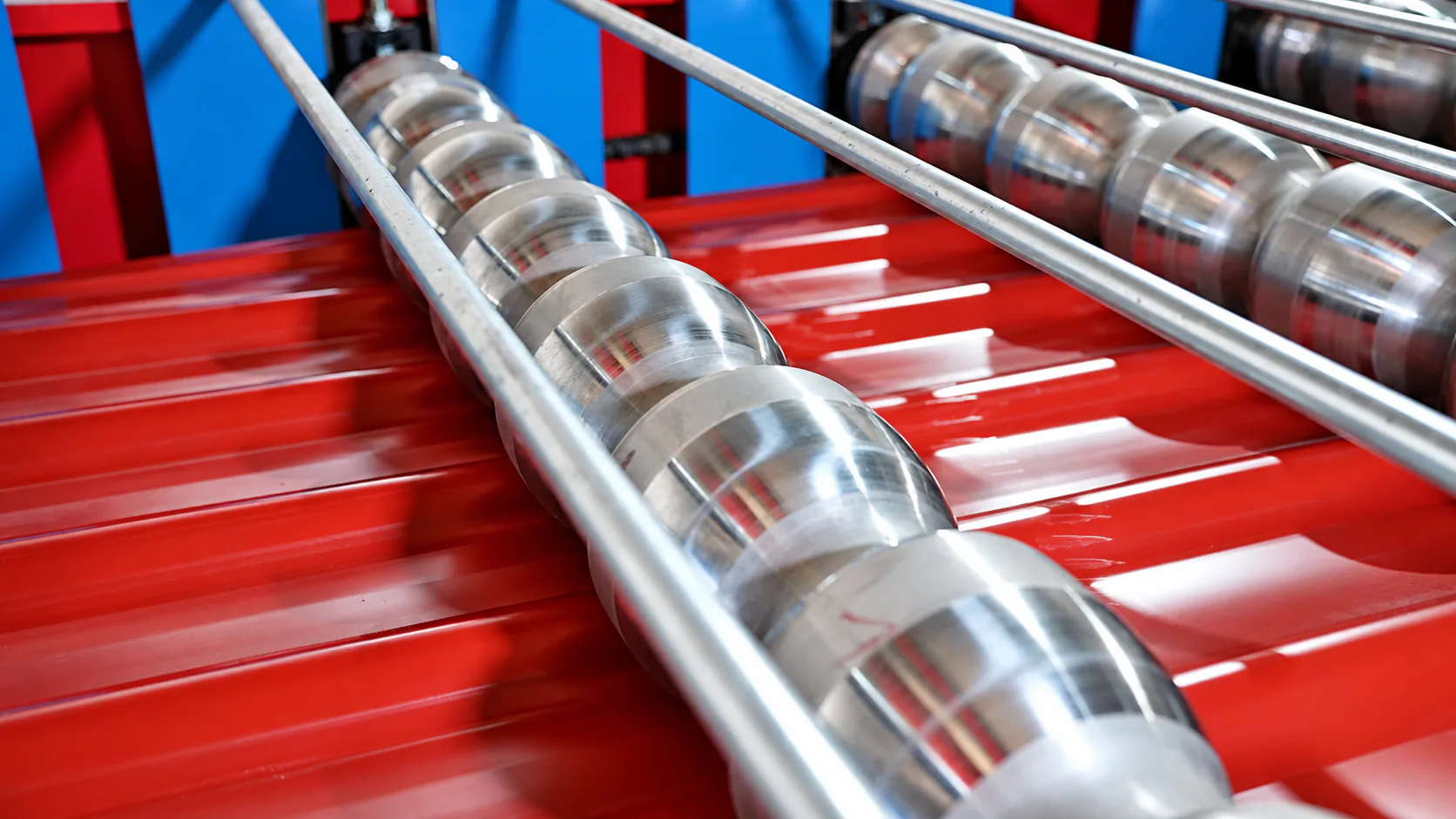

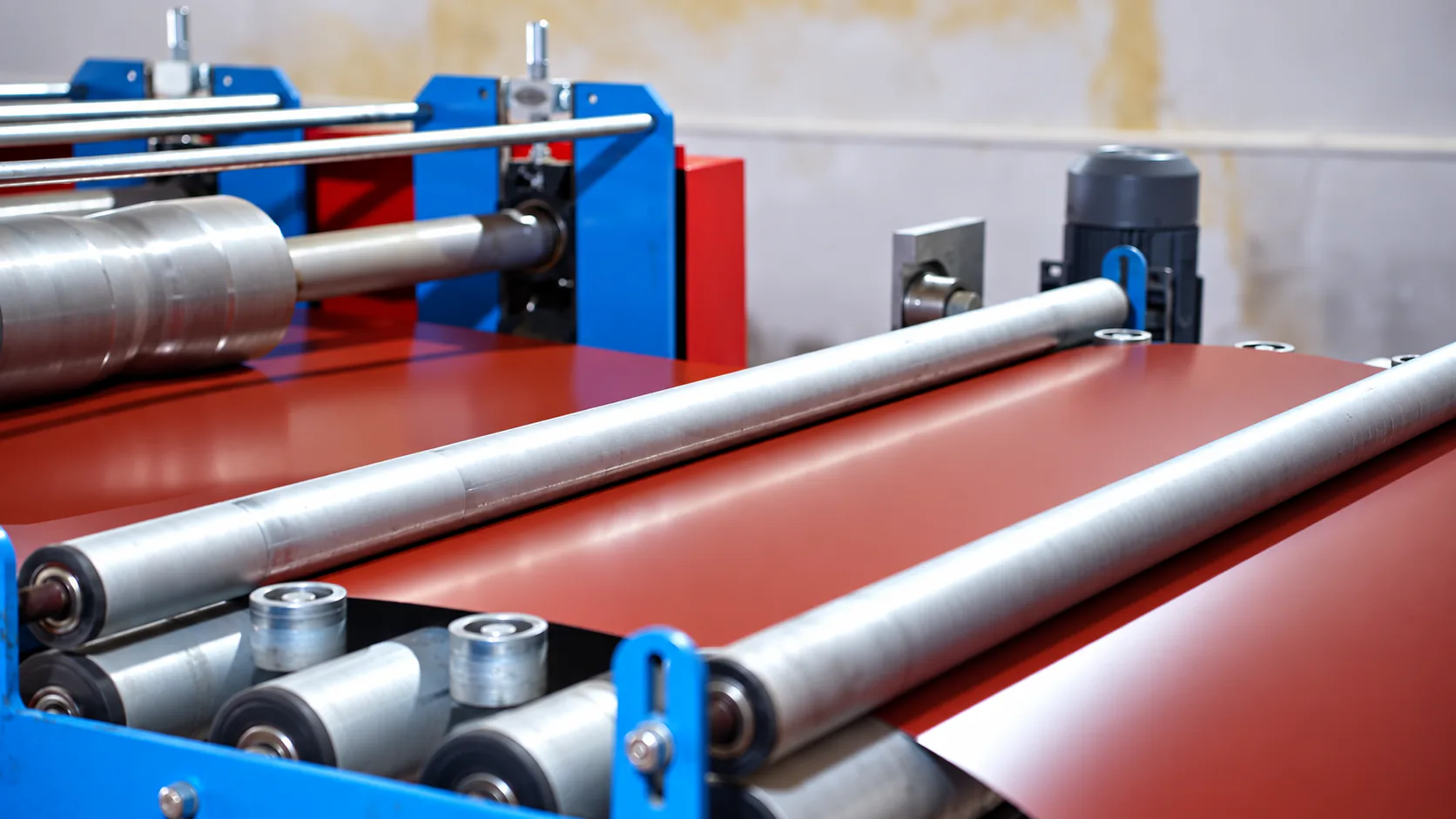

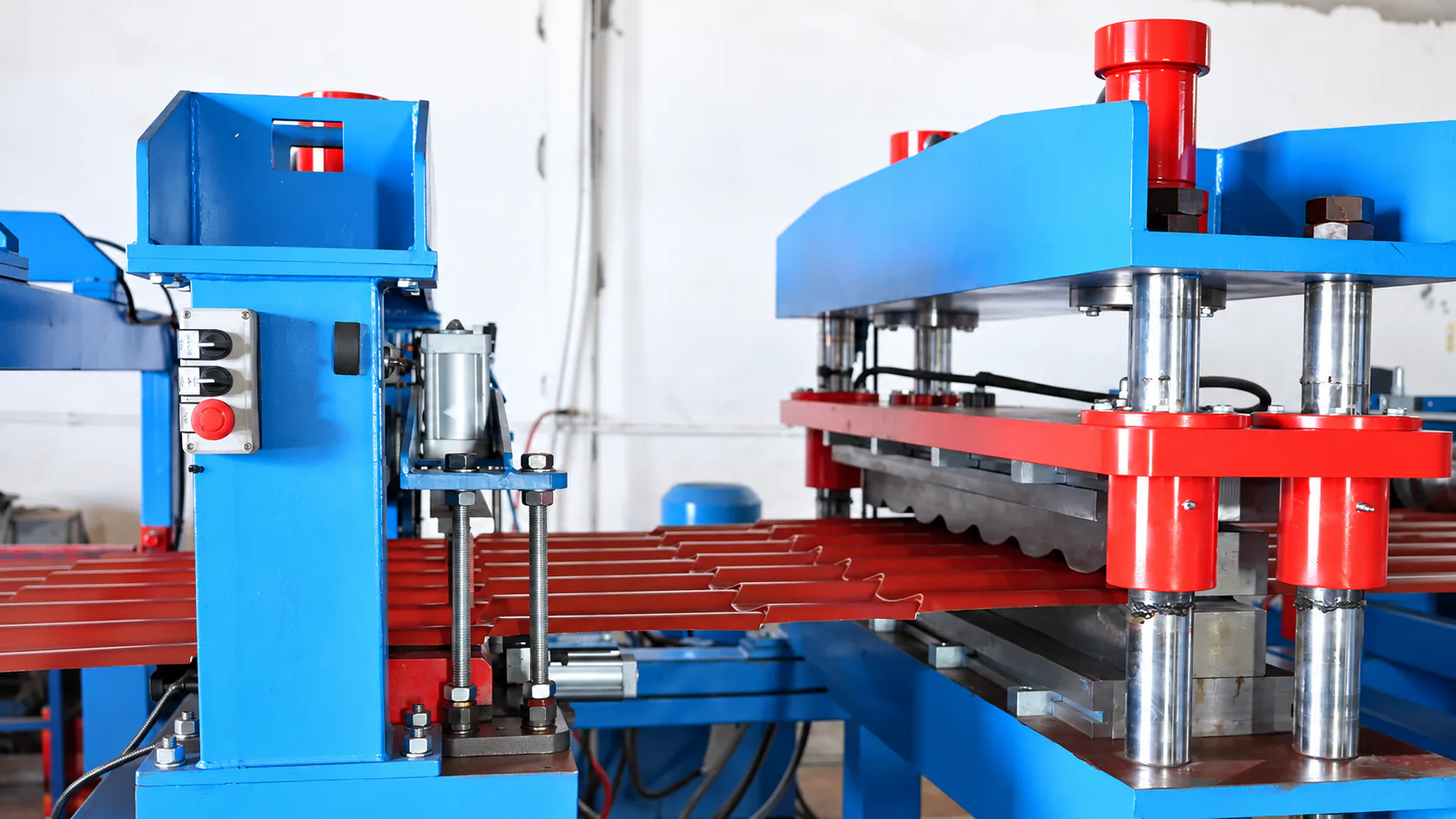

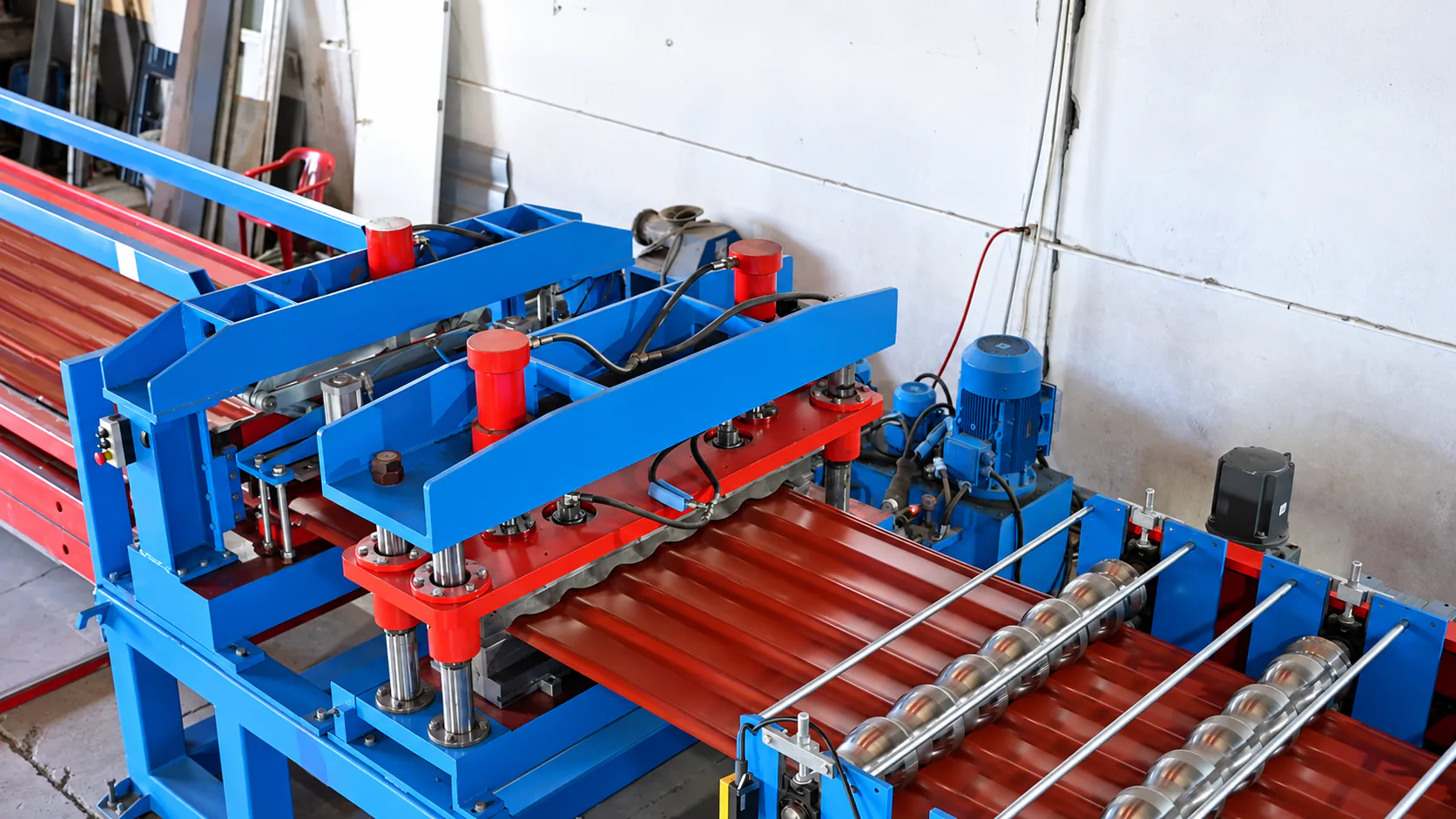

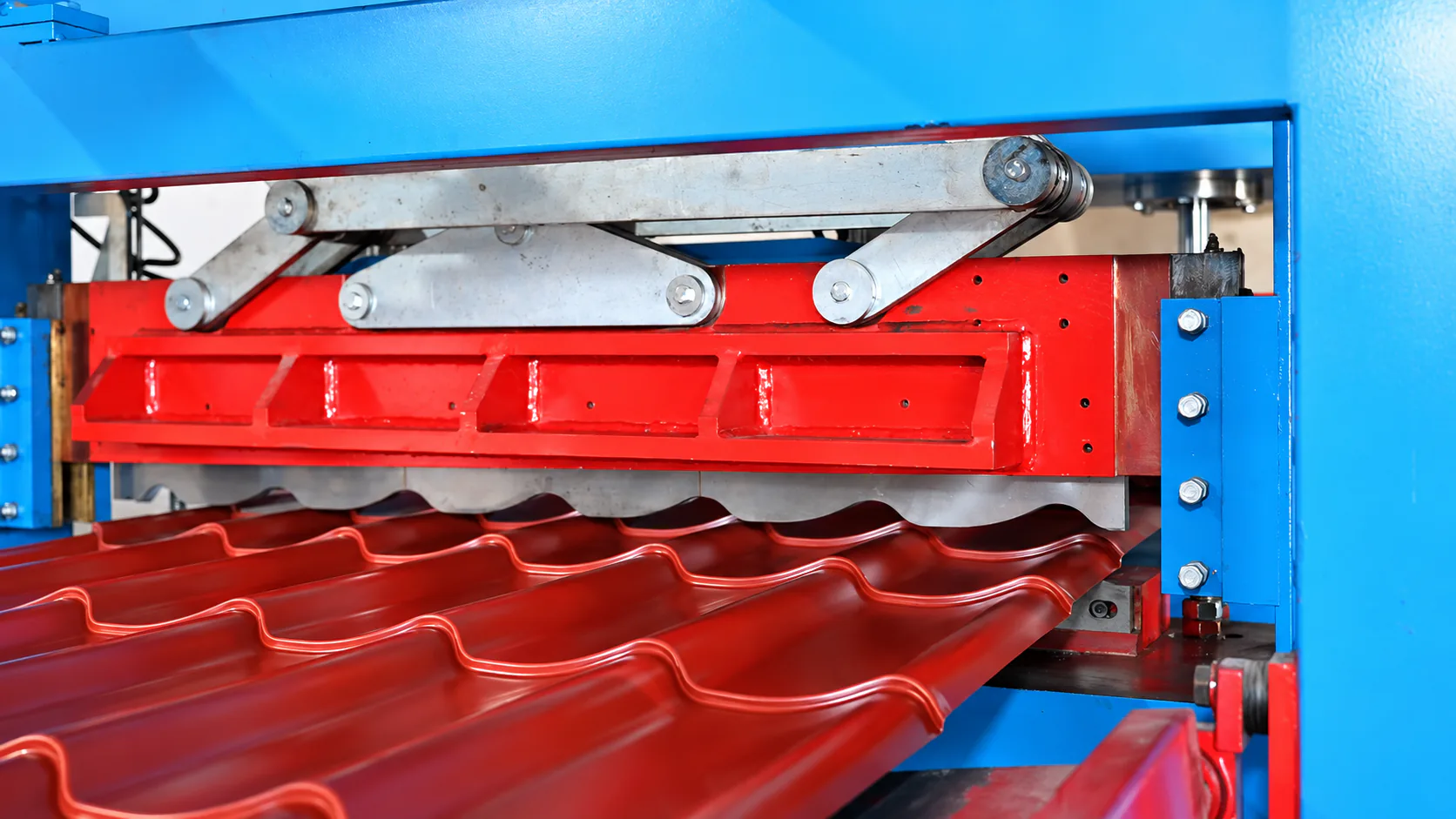

Makina yapısı; rulo açıcı, doğrultma veya kılavuzlama, roll form istasyonları, pres/kademe form yapısı, kesim sistemi, kontrol paneli ve çıkış çözümleri gibi hat bileşenleriyle proje ihtiyacına göre planlanabilir. Gerekli sac genişliği 1250 mm, malzeme kalınlığı aralığı 0,3 - 0,8 mm ve yüzey seçenekleri üretim senaryosuna göre değerlendirilir.
Öz Güngör Makina mühendisliğiyle geliştirilen 24/183 kiremit desenli sac üretim hattı; estetik çatı çözümleri, ölçü odaklı üretim, proje bazlı mühendislik ve satış sonrası teknik destek yaklaşımıyla işletmeler için güvenilir bir makina çözümüdür.
01
24/183 Kiremit Profil
24 mm nervür yüksekliği ve 183 mm dalga aralığı referansıyla kiremit desenli form üretimini destekler.
02
1250 mm Sac Açılımı
Gerekli sac genişliği 1250 mm olarak değerlendirilir ve hat planlamasında temel referans olarak kullanılır.
03
Çatı Uygulamaları
Konut çatıları, villalar, ticari binalar ve dekoratif çatılar için üretim yapılmasına yönelik yapılandırılabilir.
04
Yüzey Seçenekleri
PVDF, PE ve SMP kaplamalarda tüm RAL renkleri üretim ihtiyacına göre değerlendirilebilir.
Teknik Özellikler
24/183 kiremit profil geometrisine uygun profesyonel üretim hattı.
Teknik yapı, üretilecek sac özellikleri ve tesis ihtiyacına göre projelendirilir. Teknik özellikler, 24/183 kiremit profil geometrisi ve üretim gereksinimleri doğrultusunda yapılandırılmıştır.
Profil Kodu
24/183
Açıklama
24 mm nervür yüksekliği, 183 mm dalga aralığı
Etkin Kapsama Genişliği
1000 mm
Net Kapsama Genişliği
1100 mm
Gerekli Sac Genişliği
1250 mm
Uygun Malzemeler
Renkli kaplamalı çelik (PPGI), galvanizli çelik, alüminyum alaşımı
Malzeme Kalınlığı Aralığı
0,3 - 0,8 mm
Konut Kullanımında En Yaygın Kalınlık
0,4 - 0,5 mm
Mevcut Yüzey Seçenekleri
PVDF, PE ve SMP kaplamalarda tüm RAL renkleri
Uygulamalar
Konut çatıları, villalar, ticari binalar, dekoratif çatılar
Çizim Üzerindeki Ölçüler
Toplam Üst Ölçü: 1100 mm
Dalga Aralıkları: 183 mm
Sac Açılımı: 1250 mm
Alt Oluk: 28 mm
Kademe Yüksekliği: 24 mm
Düşey Ölçü: 23 mm
Alt Düz Kısım: 30 mm
Kenar Ölçüsü: 6 mm
Radyüs Ölçüleri
R40
R180
R37
R8
R10
Profil geometrisi teknik çizim referanslarına göre projelendirilir.
Ürün Videosu
Makina çalışma yapısını yakından inceleyin.
24/183 Kiremit Desenli Sac Makinası’nın üretim hattını, kiremit desenli form yapısını ve çalışma detaylarını izleyin.
Proje Süreci
İhtiyaca özel makina üretim yaklaşımı.
Her üretim hattı; işletmenin kapasite hedefi, ürün formu, sac özellikleri ve kullanım senaryosuna göre planlanır.
1
İhtiyacın Belirlenmesi
Üretilecek sac formu, kapasite beklentisi ve tesis şartları analiz edilir.
2
Mühendislik & Üretim
Makina konfigürasyonu projeye göre hazırlanır ve üretim süreci başlatılır.
3
Kurulum & Destek
Kurulum, devreye alma ve satış sonrası teknik destek süreçleri profesyonelce yürütülür.
