Sac açma ve merkezleme
Hidrolik açıcı ve kılavuzlarla rulo sac üretim hattına alınır ve hizalanır.
Öz Güngör MakinaÜretim HatlarıBeton Altı Sac Üretim Hattı
Endüstriyel Üretim Çözümleri

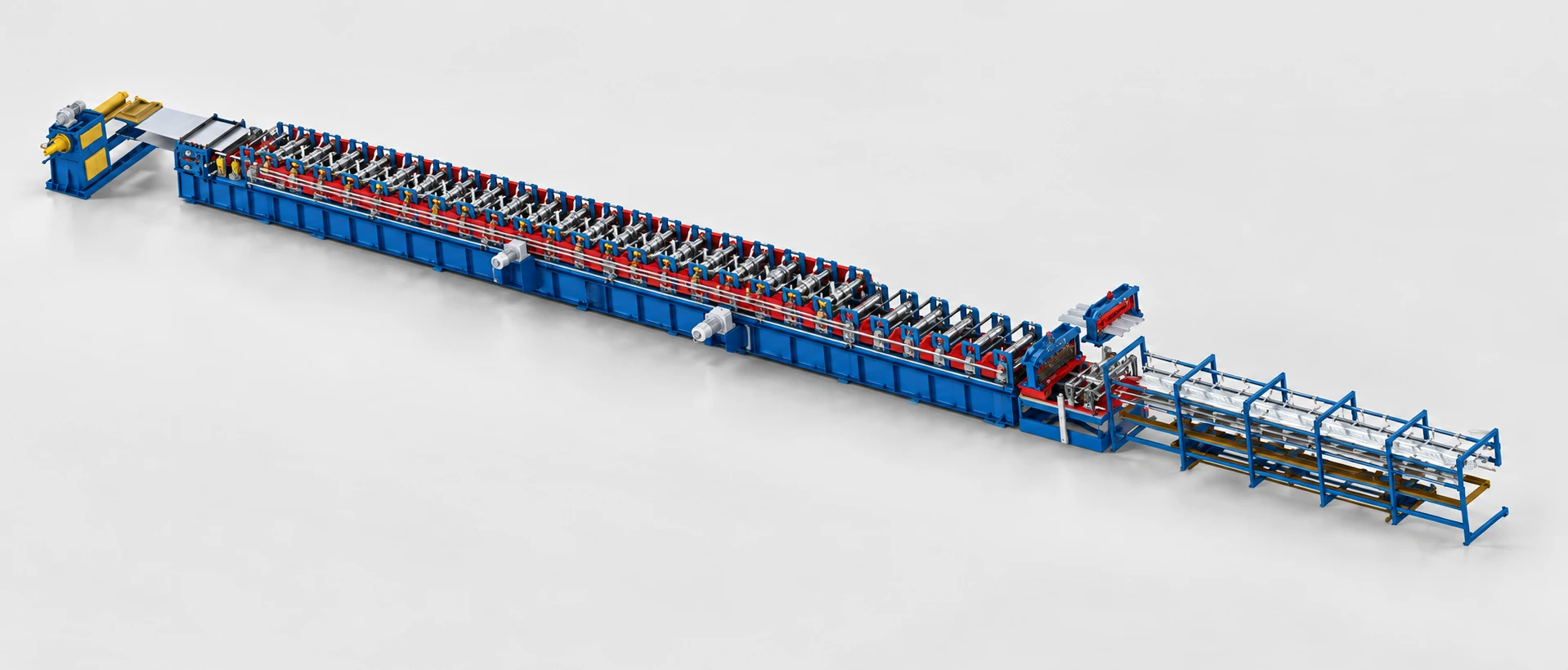

Beton Altı Sac Üretim Hattı
Betonarme yapıların zemin ve döşeme uygulamalarında kullanılan trapez formlu betonaltı sacların seri ve hassas üretimi için tasarlanmış tam otomatik üretim hattı.
8–15 ton/saatÜretim kapasitesi
0,50–1,20 mmGalvanizli sac kalınlığı
18–24 istasyonRoll-form şekillendirme ünitesi
18–25 kWBelirtilen güç tüketimi
Üretim Hattı
Betonarme döşeme uygulamaları için entegre üretim
Betonaltı sac üretim hattı, trapez formlu sacların yüksek dayanımlı ve uzun ömürlü şekilde seri üretimine yönelik tam otomatik bir çözümdür.
Hat; otomatik sac sürme, form verme, kesim ve istifleme ünitelerinin entegre çalışmasıyla üretim sürecini destekler. Hidrolik açıcı, merkezleme kılavuzları ve otomatik hizalama sensörleri sacın giriş aşamasında yönlendirilmesine yardımcı olur.
Roll-form ünitesi, yüksek mukavemetli merdaneler ve redüktör destekli motorla yapılandırılır. Kullanıcı dostu HMI arayüzü; hız ayarı, üretim adedi ve hata bildirimi işlevlerini bir araya getirir.
Otomatik ve entegre hatSac sürme, şekillendirme, kesim ve istifleme süreçleri.
Hassas uzunluk ayarıÜretim ihtiyacına göre kontrol edilebilir kesim süreci.
Enerji verimli motorlar18–25 kW güç tüketimi aralığında yapılandırma.
Proje bazlı opsiyonlarOtomatik istifleme, barkod sistemi ve uzaktan arıza desteği.
Teknik Özellikler
Hat bileşenleri ve üretim değerleri
Hat konfigürasyonu, üretilecek profil ve üretim gereksinimlerine göre değerlendirilir.
Üretim KapasitesiSaatlik: 8–15 ton / Günlük: 100+ ton (10–12 saat çalışma)
Sac Kalınlığı Aralığı0,50–1,20 mm galvanizli sac
Giriş SistemiHidrolik açıcı, merkezleme kılavuzları, otomatik hizalama sensörleri
Şekillendirme Ünitesi18–24 istasyonlu roll-form, yüksek mukavemetli merdaneler, redüktör destekli motor
Kesim ÜnitesiSenkronize hidrolik kesim, opsiyonel servo motorlu uçan kesim
Kontrol PaneliPLC kontrollü HMI arayüz, hız ayarı, üretim adedi, hata bildirimi
Ürün ÖzellikleriSac genişliği: 1000–1250 mm / Desen: trapez ve beton altı form
Güç Tüketimi18–25 kW / Enerji verimli motorlar
Çıkış Konveyörü6–10 metre toplama masası, kolay istifleme
Opsiyonel ÖzelliklerOtomatik istifleme, barkod sistemi, uzaktan arıza desteği
Üretim Akışı
Birbirine bağlı üretim aşamaları
Hat bileşenleri sac girişinden paketlemeye hazır ürün çıkışına kadar entegre bir akış oluşturur.
Trapez form verme
Roll-form merdaneleri sacı kademeli olarak beton altı trapez formuna dönüştürür.

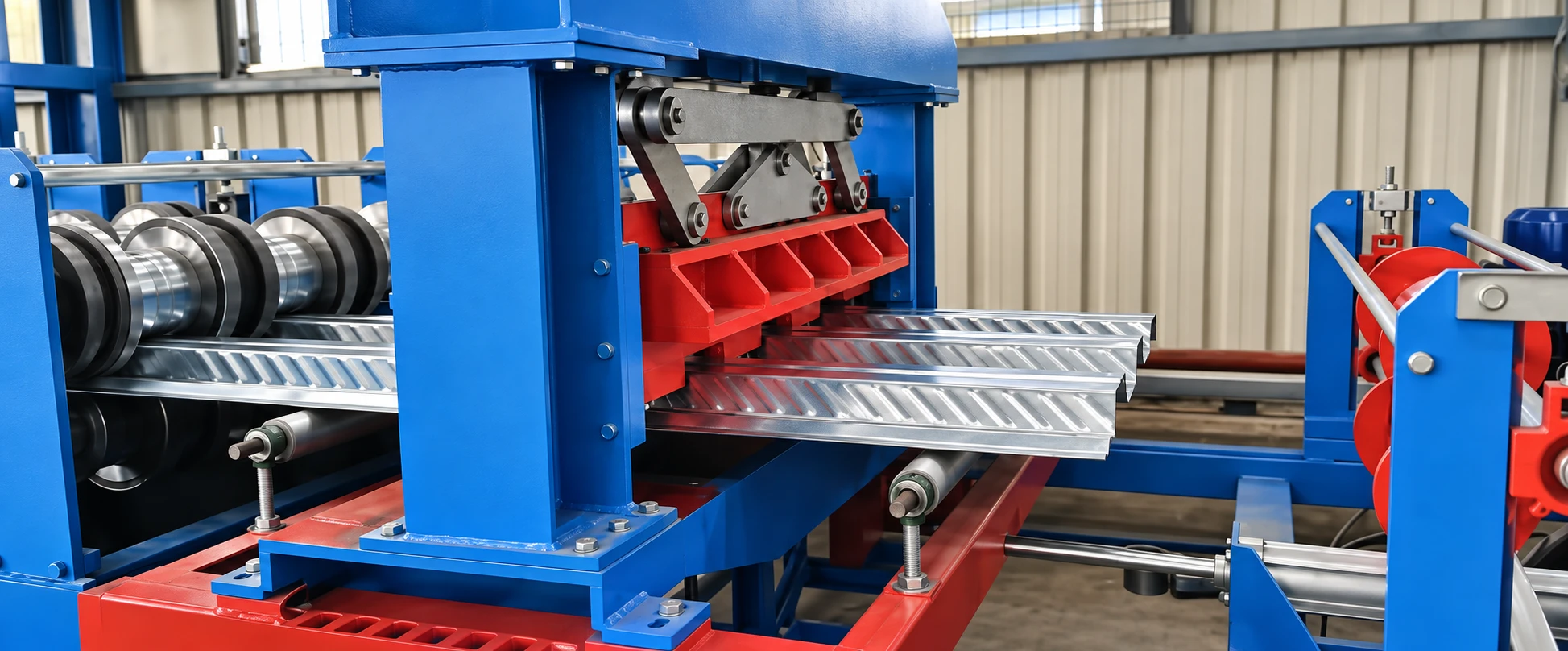

Kesim ve istifleme
Senkronize kesim sonrasında ürünler toplama masasına aktarılır; istifleme otomasyonu opsiyoneldir.
